最大的輸入/輸出點數：64點。
電源電壓：100–240VAC。
輸入點數：32點。
輸出點數：32點。
輸出類型：可控硅。
耗電量：35W。
重量(kg)：1.0三菱q系列軟元件。
尺寸(WxHxD)mm：220x90x87。
由于FX2n系列具備如下特點：最大范圍的包容了標準特點、程式執行更快、全面補充了通信功能、適合世界各國不同的電源以及滿足單個需要的大量特殊功能模塊，

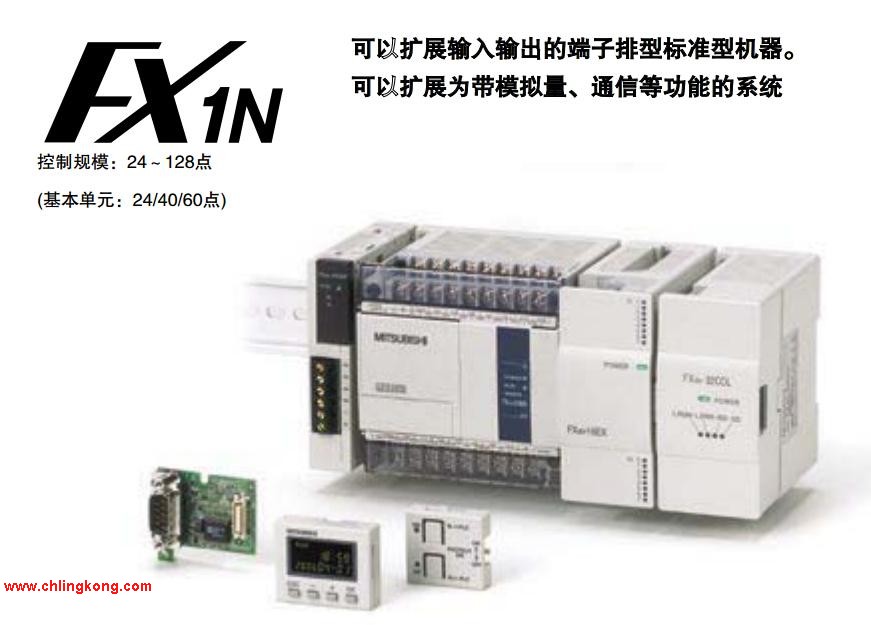

它可以為你的工廠自動化應用提供最大的靈活性和控制能力FX1N-14MT-ES/UL
控制16~256點三菱q系列軟元件。
內置8K容量的RAM存儲器，最大可以擴展到16K。
CPU運算處理速度0.08μS/基本指令。
在FX2N系列右側可連接輸入輸出擴展模塊和特殊功能模塊。
基本單元內置2軸獨立最高20kHz定位功能(晶體管輸出型） 三菱q系列軟元件。
快速斷開端子塊，其采用優良的可維護性快速斷開端子塊，即使接著電纜也可以更換單元。
開發了各個范圍的特殊功能模塊以滿足不同的需要----模擬I/O，高速計數器。
定位控制達到16軸，脈沖串輸出或為J和K型熱電偶或Pt傳感器開發了溫度模塊。
對每一個FX2n主單元可配置總計達8個特殊功能模塊FX1N-14MT-ES/UL。
注解記錄功能，元件注解可以記錄在程序寄存器中。
在線程序編輯，在線改變程序不會損失工作時間或停止生產運轉。
RUN/STOP 開關，面板上運行/停止開關易于操作。
遠程維護，遠處的編程軟件可以通過調制解調器通信來監測、上載或卸載程序和數據
密碼保護，使用一個八位數字密碼保護您的程序FX1N-14MT-ES/UL。
時鐘功能和小時表功能，所有的FX2N PLC中都有實時時鐘標準。
持續掃描功能，為應用所需求的持續掃描時間定義操作周期。
輸入濾波器調節功能，可以用輸入濾波器平整輸入信號（在基本單元中x000到x017）FX1N-14MT-ES/UL。最大頻率：200kHz。
輸入點數：2點。
輸出形式：晶體管4點輸出。
重量：0.2kg。
1臺FX3U-2HC可以輸入2ch的高速信號，最大可實現200kHz的計數。
通過PLC的比較值設定，各ch具備2點高速輸出端子。
在2相計數中，可設定1、2、4倍頻。
可通過PLC或外部輸入，實現計數的許可/禁止。
也可連接線性驅動輸出型的編碼器。
FX3UC主機連接FX3U-2HC時，需要FX2NC-CNV-IF或FX3UC-IPS-5V。三菱變頻器FR-F740P系列。
電壓等級：三相400V。
變頻器容量：30KW。
它是以三相波形整體生成效果為前提，
以逼近電機氣隙的理想圓形旋轉磁場軌跡為目的，
一次生成三相調制波形，以內切多邊形逼近圓的方式進行控制的。
經實踐使用后又有所改進，即引入頻率補償，能消除速度控制的誤差；
通過反饋估算磁鏈幅值，消除低速時定子電阻的影響；將輸出電壓、電流閉環，
以提高動態的精度和穩定度。
但控制電路環節較多，且沒有引入轉矩的調節，所以系統性能沒有得到根本改善。
變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置，
能實現對交流異步電機的軟起動、變頻調速、提高運轉精度、改變功率因數、過流/過壓/過載保護等功能。
電動機使用變頻器的作用就是為了調速，并降低啟動電流。
為了產生可變的電壓和頻率，
該設備首先要把電源的交流電變換為直流電（DC），這個過程叫整流。
把直流電（DC）變換為交流電（AC）的裝置，其科學術語為“inverter”(逆變器)。
一般逆變器是把直流電源逆變為一定的固定頻率和一定電壓的逆變電源。
對于逆變為頻率可調、電壓可調的逆變器我們稱為變頻器。
變頻器輸出的波形是模擬正弦波，
主要是用在三相異步電動機調速用，又叫變頻調調速器。
對于主要用用在儀器儀表的檢測設備中的波形要求較高的可變頻率逆變器，
要對波形進行整理，可以輸輸輸出標準的正弦波，叫變頻電源三菱q系列軟元件三菱 PLC 。
一般變頻電源是變頻器價格的15－－20倍。
由于變頻器設備中產生變化的電壓或頻率的主要裝置叫“inverter”，
故該產品本身就被命名為“inverter”，即：變頻器。
