>> A58B 擴展底板 開關量控制的目的是，三菱A58B
A58B 擴展底板 開關量控制的目的是，三菱A58B
品牌:
三菱

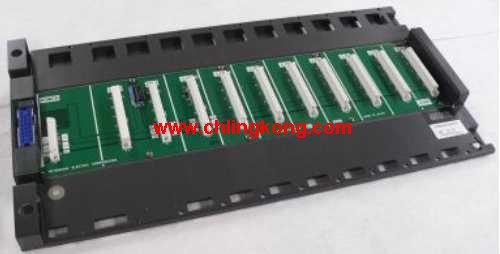

產品名稱: 擴展底板
型號: A58B
8插槽。
不用安裝電源。
用于QnA/A系列。
開關量控制的目的是，
根據開關量的當前輸入組合與歷史的輸入順序，
使PLC產生相應的開關量輸出，
以使系統能按一定的順序工作。
所以，有時也稱其為順序控制。
而順序控制又分為手動、半自動或自動。
而采用的控制原則有分散、集中與混合控制三種。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新?tīng)顟B(tài)，新?tīng)顟B(tài)不能被讀入。
只有程序進行下一次掃描時，新?tīng)顟B(tài)才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
系統程序存儲器用以存放系統程序，
包括管理程序，程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。
...更多相關型號 >>>>
