MELSECNET/10,MELSECNET/H同軸，輸入電壓：AC100-240V。輸入電壓范圍：DC110/125V。
輸出電壓：DC5V。

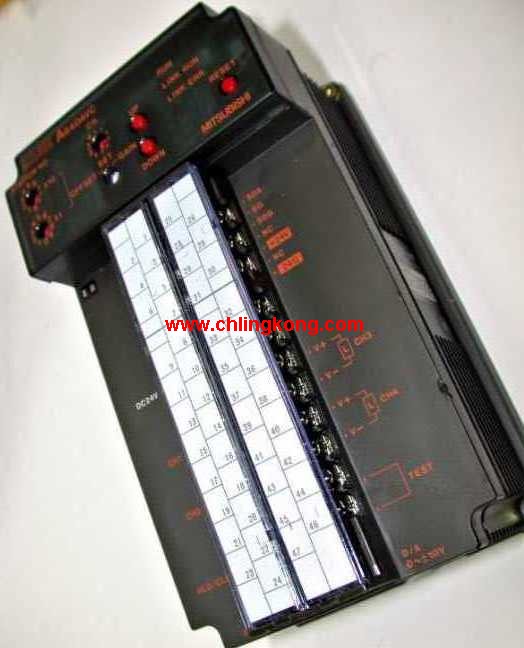

輸出電流：8A三菱A64DAVC。
用于Q4ARCPU。
該控制模塊監測電源、錯誤
CPU的狀態，
以及自己的錯誤狀態。
它發出的
錯誤信號的a6raf并打開相應的
繼電器輸出A64DAVC
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點三菱A64DAVC。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。4通道。
3線式。
鉑電阻(Pt100、JPt100)。
轉換率：40ms/1通道。
47點端子臺。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器三菱A64DAVC。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器。
PLC的選型隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛三菱模擬量輸出模塊。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提下，
應考慮佳的性能價格比，合理選擇PLC。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信號。
當開關斷開，二極管不發光，三極管不導通三菱模擬量輸出模塊。向內部電路輸入信號。
也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程三菱模擬量輸出模塊。輸入點數：16點。
輸入電壓及電流：DC12/24V　3/7mA。
輸入應答時間：10ms。
16點/1個公共端。
正極共用。
輸出點數：12點。
輸出電壓：DC24V/AC240V，2A/1點，5A/1個公共端。
輸出應答時間：12ms。
輸出類型：繼電器輸出。
8點/1個公共端，3點/1個公共端。
獨立接點。
36點端子臺。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等A64DAVC。
PLC的輸出主要考慮慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等三菱A64DAVC。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。
