2槽。
主基板需要配CPU和電源。
薄型主基板。
需要1個電源模塊。
用于安裝Q系列模塊。
與應用目的和用途相匹配的佳網絡，
實現各分層系統間的無縫通信。

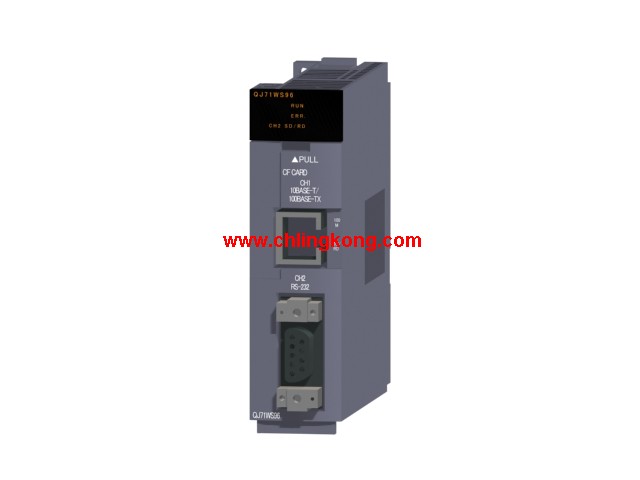

通過網絡化加強信息通信能力三菱QJ71WS96。
這同樣是自動化領域面臨的大課題。
Q系列提供的網絡環境
是真正意義上的開放&無縫。
包括基于通用以太網，
實現輕松管理環境的“ CC-Link IE Control”控制器網絡，
以及在其管理下實現了高速、大容量傳輸?shù)摹?CC-Link IE Field”現場網絡QJ71WS96
還包括日本首創、達到標準，
并獲得了SEMI認證的現場網絡“ CC-Link”，
和繼承了其設計理念的省配線網絡“ CC-Link/LT”三菱QJ71WS96。
而且支持傳感器網絡“ AnyWire”，
以充實的陣容靈活地整合自動化網絡的各分層。
具有卓越性能的各種模塊,
滿足從模擬量到定位的各種控制需求。
Q系列模塊產品包括種類豐富的各種I/O、模擬量和定位功能模塊三菱QJ71WS96。
可地滿足開關、傳感器等的輸入輸出，溫度、重量、流量和電機、驅動器的控制，
以及要求控制的定位等各行業、各領域的控制需求。
還可與CPU模塊組合使用，實現恰如其分的控制。輸出：2通道。
輸入（分辨率）：0~12000；-12000~12000；0~12000；-16000~16000三菱Web服務器模塊。
輸出DC-12~12V；DC0~20mA。
轉換速度：10ms/1通道。
18點端子臺。
通道之間隔離。
以智能功能拓展控制的可能性。
通道隔離型模擬量模塊在實現高隔離電壓的同時，
進一步提高了基準精度。
為使用通用可編程控制器進行過程控制提供支持。
流量計、壓力表、其它傳感器等可直接連接至模擬量輸入，
控制閥也可直接連接至模擬量輸出三菱Web服務器模塊。
由于不需要外部隔離放大器，硬件和安裝成本得以大幅降低。
高緣強度耐壓。
可隔離電氣干擾，例如電流和噪音等。
標準型模擬量輸入模塊三菱Web服務器模塊。
隔離型模擬量輸入模塊。
無需外部隔離放大器。
不使用通道間隔離型模擬量模塊時。
使用了通道間隔離型模擬量模塊時。電纜長10m；用于A6TE2-16SRN。8通道。
輸入：CT AC0~5A、AC0~50A、AC0~100直到AC0~600A。
輸出：0~10000。
18點端子排。
直接連接CT傳感器，節省配線和空間的CT輸入模塊。
直接連接CT傳感器和可編程控制器，
不需要在外部連接信號轉換器等。
可通過穩定的數據轉換速度得到非常準確的測量結果，
進而對系統和設備進行負載控制、運行監視，并對供電系統進行管理和監視。
直接連接 CT 傳感器，節省配線和空間
在無需外部信號轉換器的情況下，直接連接至CT傳感器。
可使用一個模塊來測量多8個通道的交流電流，由此減少配線工時和成本。
為每個通道設置CT傳感器類型（輸入范圍）。
通過一個模塊來選擇從AC0～5A到AC0～600A的CT傳感器。
可通過檢測尖峰電流，對設備進行預防性維護
［ 尖峰電流檢測功能 ］
可通過檢測尖峰電流，可對設備執行維修保養和故障排除。
以電電機為例，施加在電機上的負載因齒輪磨損和損壞而變化，
負載電流也會突然改變QJ71WS96。
通通過檢測此時的瞬態尖峰電流，可診斷設備故障三菱QJ71WS96。
［ 輸入信號錯誤檢測功能 ］
可檢測CT輸入值是否出范圍（是否高于峰值）。
由于可檢測到測量對象上的大電流流量是否出范圍限制，
因此可監視測量對象的錯誤。
