輸入輸出模塊安裝臺數：8臺。

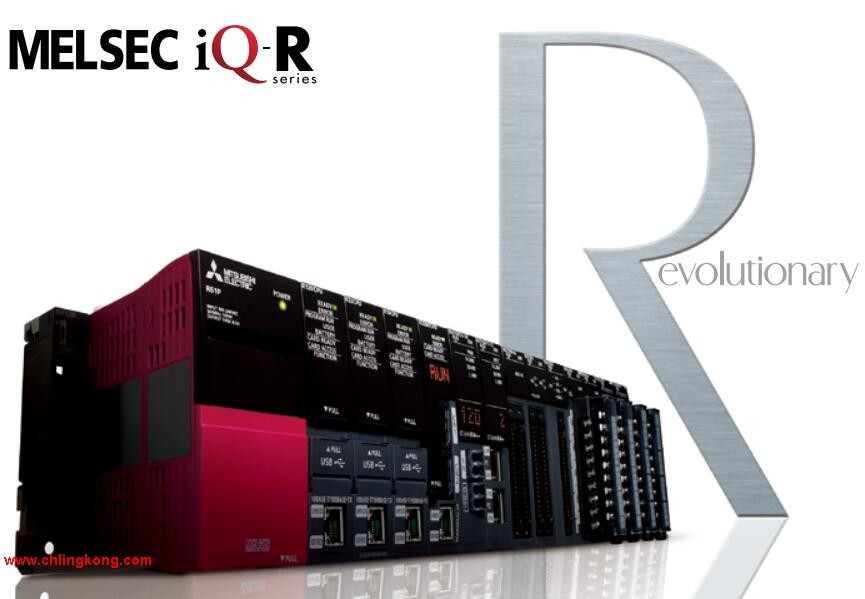

可安裝模塊：MELSEC iQ-R系列模塊。
DIN導軌安裝用適配器型號：R6DIN1。
外形尺寸（H）×（W）×（D）：101mm×328mm×32.5mm三菱R08SFCPU。
用于安裝MELSEC iQ-R系列各種模塊的基板模塊。
無法在擴展基板模塊上安裝CPU模塊R08SFCPUMax. 230.4kbps、 RS-422/485 2通道。
使用串行通信模塊時，只需從工程軟件的通信協議程序庫中選擇，
即可進行支持MODBUS?等通用協議的數據通信。
2個通道均支持230.4kbps，通信時可充分發揮配對設備的性能三菱R08SFCPU。模擬量輸出通道數：4CH。
精度
環境溫度25正負5°C：正負0.1% 以內。
環境溫度0～55°C：正負0.3% 以內。
溫度系數：-。
轉換速度：80μs/CH。
通道間緣：-
輸出短路保護：有。
外部供給電源：DC24。
外部配線連接方式：18點螺釘端子臺。
電壓輸出
數字量輸入值：?32000～32000三菱R08SFCPU。
模擬量輸出電壓：DC?10～10V。
電流輸出
數字量輸入值：0～32000。
模擬量輸出電流：DC0～20mA。
模擬量輸出模塊為通過可編程控制器向外部輸出模擬量信號的接口。
可選擇電壓輸出、電流輸出、電壓/電流混合輸出型等用于各種用途的模塊三菱終端模塊。
高速輸出流暢的模擬量波形。
模擬量輸出模塊具有將任意波形數據注冊到模塊中，并根據設定的轉換周期連續執行模擬量輸出的功能。
執行沖壓機和注塑成型機等的模擬量(扭矩)控制時，可自動輸出事先注冊的控制波形，
通過程序進行高速、流暢的控制。此外，僅需事先將波形數據注冊到模塊中，
即可輕松控制模擬量波形，因此在進行生產線控制等重復控制時，
無需使用專用的程序來創建波形，可減少編程工時三菱終端模塊。模擬量輸入通道數：8CH。
精度
環境溫度25正負5°C：正負0.1%以內。
環境溫度0～55°C：-三菱終端模塊。
溫度系數：正負35ppm/℃。
共通
轉換速度：10ms。
通道間緣：隔離變壓器緣。
對大輸入：正負15V、30mA。
外部配線連接方式：40針連接器。
電壓輸入
模擬量輸入電壓：DC?10～10V。
數字量輸出值：?32000～32000。
電流輸入
模擬量輸入電流：DC0～20mA。
數字量輸出值：0～32000。
模擬量輸入模塊為將外部的模擬量信號導入可編程控制器的接口。
可選擇通道間緣有無、電壓輸入、電流輸入、電壓/電流混合輸入、熱電偶輸入、測溫電阻（ RTD）輸入型等用于各種用途的模塊。
過濾高頻干擾。
模擬量輸入模塊已配備一階滯后濾波器。
使用一階滯后濾波器后，可獲得消除高頻干擾成分的的模擬量輸入信號R08SFCPU。
可通過參數設定濾波器時間常數，無需程序即可輕松使用。
通過報報警輸出執行事件驅動型程序
強化了根據報警輸出標志執行中斷的功能，方便進行預防性維護三菱R08SFCPU。
模擬量輸入信號的測量值和變化率過設定的上下限范圍時，
無論程序的掃描時間如何，均可執行中斷處理，迅速應對異常情況。
