Pro-face人機界面在切片機中的應用

http://www.wellcomemfy.com
文章來源: 網絡 發布時間: 2017-6-7

凌控導讀:在切片機PLC主控系統中,使用Pro-face人機界面代替?zhèn)鹘y(tǒng)中的按鈕,開關和指示燈;而且還可以與PLC進行雙向數據交換,接受用戶的工作參數設置,同時監視系統的運行并顯示設備操作狀態的實時信息。
  選用Pro-face系列AST-3401觸摸屏,7.5英寸,256色真彩顯示,可以與三菱Q02PLC通過RS232通訊,其畫面編輯軟件GP-Pro EX功能全面,大大加快了設備的研發周期Pro-face

1 引言
  在切片機PLC主控系統中,使用Pro-face人機界面代替?zhèn)鹘y(tǒng)中的按鈕,開關和指示燈;而且還可以與PLC進行雙向數據交換,接受用戶的工作參數設置,同時監視系統的運行并顯示設備操作狀態的實時信息Pro-face
  選用Pro-face系列AST-3401觸摸屏,7.5英寸,256色真彩顯示,可以與三菱Q02PLC通過RS232通訊,其畫面編輯軟件GP-Pro EX功能全面,大大加快了設備的研發周期人機界面
2 工藝流程

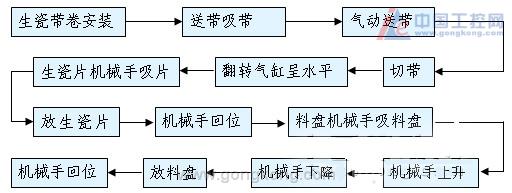

  切片在整個LTCC(低溫共燒陶瓷Low temperature co-fired ceramic)多層基板制造流程中屬于首道工序,是繼流延之后,將生瓷帶卷切成所需尺寸大小的生瓷片的過程人機界面 切片具體工藝流程見圖1人機界面


  圖1 切片工藝流程圖
3 界面設計
  通過界面設計,使切片設備實現了人機交互功能,主要完成參數設置、切片的手動/自動運行、狀態監控、設備維護和報警信息顯示等功能切片機
  3.1操作主屏

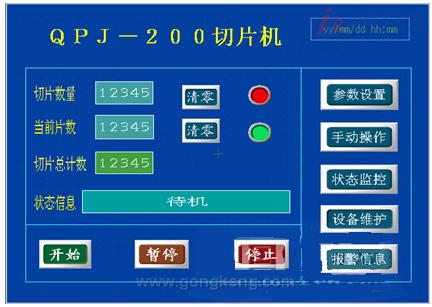

  設備上電,各運動軸初始化,同時觸摸屏歡迎頁面顯示,2秒后進入主界面即操作主屏(見圖2),這時用戶就可以進行設備操作切片機
  在操作主屏,可以通過功能鍵切換其它畫面屏,也可以進行自動切片操作切片機
  按 “開始”,設備就按設定的切片數量進行自動切片,并顯示當前切片數量。狀態信息是提示用戶當前設備狀態,包括初始化,待機,手動操作,自動操作,料盤用完提示和切片數量完成等等,用戶可以根據提示信息進行相應的操作。


  圖2 操作主屏
  3.2 參數設置

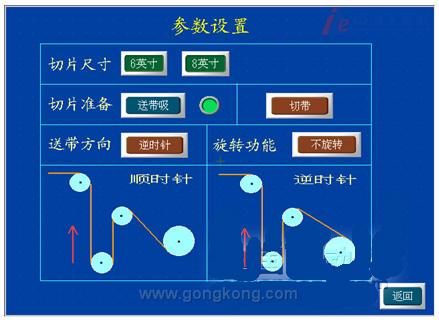

  在操作主屏按參數設定鍵,進入?yún)?shù)設定屏,選擇切片尺寸,送料方向(逆時針或順時針),旋轉功能等參數,如圖3所示。


  圖3 參數設定屏
  3.3 手動操作屏
  送帶,切帶,壓帶,放生瓷片,放料盤,料盤旋轉,手動按一個鍵執行一個操作,見圖4,還可以觸發小窗口畫面彈出和消隱,實現“料盤用完”提示后用戶下一步操作信息,更加人性化。


  圖4 手動操作屏
  3.4設備調試屏
  狀態監控和設備維護屏都是做為設備調試用。


  圖5 狀態監控屏

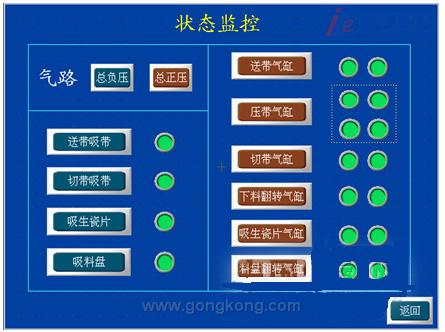

  進入狀態監控屏(見圖5),可以操作總氣路正壓和負壓開關,對單個氣缸和單個負壓進行調試確認,同時可以顯示氣缸狀態和負壓壓力。

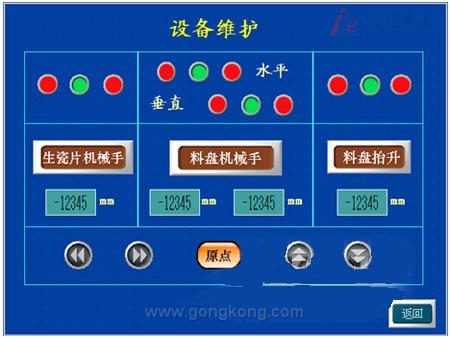

  進入設備維護屏(見圖6),可以進行單軸的點動和回原點操作,同時可以定量顯示當前位置。為了避免各運動軸干涉,對三個選擇項“生瓷片機械手”,“料盤機械手”和“料盤抬升”進行互鎖。


  圖6 設備維護屏
4 應用技巧
  4.1 D腳本編程
  設備開機后,先出現歡迎頁面并顯示2秒后進入主界面,使用了Proface特有的D腳本功能。

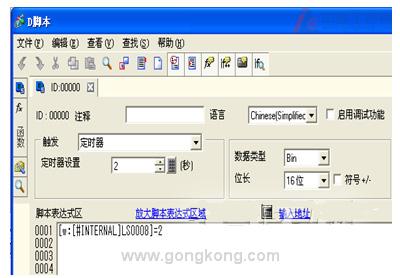

  具體方法是:打開全局D腳本對話框,選擇定時器觸發方式,輸入定時時間,并在腳本表達式區輸入:[w:[#INTERNAL]LS0008]=2即可(2指的是主界面畫面號),具體操作見圖7。
  4.2 系統區切換畫面功能

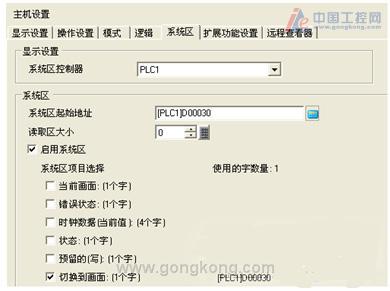

  啟用系統區的切換畫面功能,然后在PLC主程序把報警畫面號賦值給系統區PLC地址D30,那么控制系統有報警信息就會自動跳到報警信息屏,這就減輕了PLC實時監視報警信息的負擔,見圖8。
  4.3 Memory Loader功能
  使用Memory Loader功能,不使用PC僅使用USB存儲器來備份和傳輸工程數據,大大方便了設計調試。


  圖7 D腳本功能


  圖8 系統區切換畫面
5 結束語
  切片機自投入現場以后運行穩定,而且用戶操作簡單,維護方便,已通過用戶專家組驗收,并獲好評,值得在人機界面場合推廣應用。
