模擬量輸入通道數：4CH。
可使用的熱電偶：-。
可使用的測溫電阻：PT100、JPt100。
采樣周期［4CH］：250ms/500ms。
控制輸出周期：0.5s～100.0s三菱輸出擴展模塊。
輸入阻抗：1MΩ。
輸入濾波器（0：輸入濾波器OFF）：0～100s。
傳感器補償值設定：負端輸入范圍的全范圍～輸入范圍的全范圍R08ENCPU
傳感器輸入斷線時的動作：按比例放大處理三菱輸出擴展模塊。
溫度控制方式：PID ON/OFF脈沖或2位置控制
加熱器斷線檢測規格：有。
外部配線連接方式：18點螺釘端子臺。
MELSEC iQ-R系列 溫度調節模塊實現了高穩定性和響應性的溫度控制。
分為熱電偶輸入、測溫電阻輸入兩種輸入類型，
這兩種輸入類型又分別按帶/不帶加熱器斷線檢測功能進行區分三菱輸出擴展模塊。
模塊間結合功能。
結合使用最多64臺的溫度調節模塊進行溫度控制。可結合的功能為以下兩點。
模塊間同時升溫功能。
模塊間峰值電流抑制功能。
通過配合多個環路的到達時間，進行平均的溫度控制。
可實現均勻的溫度控制，避免控制對象出現部分燒損，
部分熱膨脹的現象。最多可分割為16組，配合其升溫到達時間，
減少系統整體在升溫時發生的能源浪費可編程控制器CPU 。
模塊間峰值電流抑制功能
通過錯開晶體管輸出時間，抑制峰值電流。
可通過在同一組中設定加熱器容量較大的通道和較小的通道，降低設備的電源容量，以獲得節能效果。
最多可分隔為5組。運算控制方式：存儲程序反復運算。

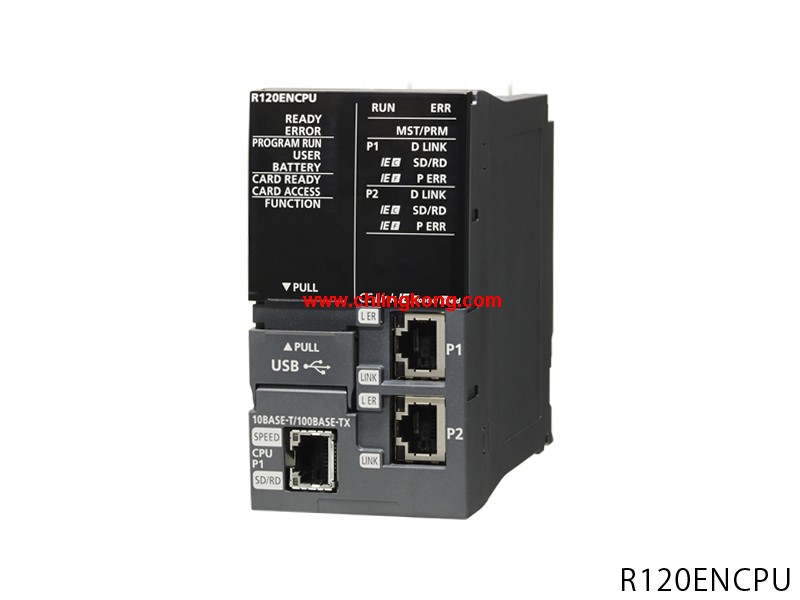

輸入輸出點數：4096點。
程序容量：1200K。
作為可編程控制器控制系統的核心，可編程控制器CPU模塊中已配備多種功能，
支持多種控制可編程控制器CPU 。程序容量從40K步到1200K步，可選擇最適合系統規模的CPU模塊。
并且具有可直接連接到工業網絡的CPU模塊，可降低系統構建成本。
便于處理的軟元件/標簽區域
將擴展SRAM卡安裝到可編程控制器CPU模塊上后，
可擴展最多 5786K 字的軟元件/標簽存儲區域可編程控制器CPU 。
擴展區域作為與內置CPU模塊的存儲器相連的區域，
可自由分配軟元件/標簽等的范圍。
因此，可輕松進行編程，而無需考慮各存儲區域的邊界。
此外，還可使用SD存儲卡處理記錄的數據、數據庫數據等大容量數據。差分輸入、晶體管（漏型）輸出。
通道數：2CH。
外部配線連接方式：40針連接器
計數輸入信號：有
單相輸入（單倍頻/雙倍頻）：有
雙相輸入（單倍頻/雙倍頻/4倍頻）：有
CW/CCW輸入：有
信號電平（φA、φB）：EIA標準RS-422-A差分線路驅動器電平。
PWM輸出功能可通過最高200kHz的頻率、最小100ns的ON寬度輸出任意占空比的PWM波形。
此外，輸出PWM時仍可變更輸出周期和占空比，
最適合用于需通過連續PWM信號進行流暢控制的用途。控制軸數：8軸。
運算周期：0.444ms、0.888ms、1.777ms、3.555ms。
控制単位：mm、inch、degree、pulse。
定位數據：600數據/軸。
啟動時間（運算周期0.444ms、1軸）：0.7ms。
伺服放大器連接方式：SSCNETⅢ/H。
站間距離（最大）：100m。
外部配線連接方式：40針連接器兩個。
直線插補：2軸、3軸、4軸。
圓弧插補：2軸。
與定位模塊相同，簡易運動模塊可在設定簡易參數并通過順控程序啟動后，
輕松進行定位控制、高級同步控制、凸輪控制、速度/扭矩控制等各種運動控制。
可根據用戶的控制需求，從最大控制軸數為2軸、 4軸、 8軸、 16軸的類型中選擇最適合的模塊。
定位控制(密封劑/膠粘劑涂敷設備等）。
同步控制/電子凸輪控制(拾放機、包裝機等）。
速度/扭矩控制(沖壓機、壓鑄成型機等）。
速度/位置控制切換(生產半導體晶片等）。
MELSEC iQ-R系列的簡易運動模塊、定位模塊、高速計數器模塊為智能功能模塊，
可分別通過簡易編程進行高速、高精度的運動控制、定位控制和和位置檢測R08ENCPU。
簡易運動模塊具有與定位模塊同樣的操作便捷性，

可像運動控制器一樣樣進行同步控制、凸輪控制等高級控制三菱R08ENCPU。
可連接到支持伺服系統專用高速同步網絡SSCNNETⅢ/H的伺服放大器上。
通過簡易編程進行運動控制。
可通過軟件實現齒輪、軸、、變速機、凸輪的動作R08ENCPU。
最適合銑削加工的螺旋線插補。
常規啟動、高速啟動、多軸同時啟動。
高精度的ON/OFF脈沖時間測量。
