輸入點數：32點。
額定輸入電壓、頻率：DC24V。
額定輸入電流：4.0mA TYP。
響應時間：0.1～70ms。
公共端方式：32點/公共端。

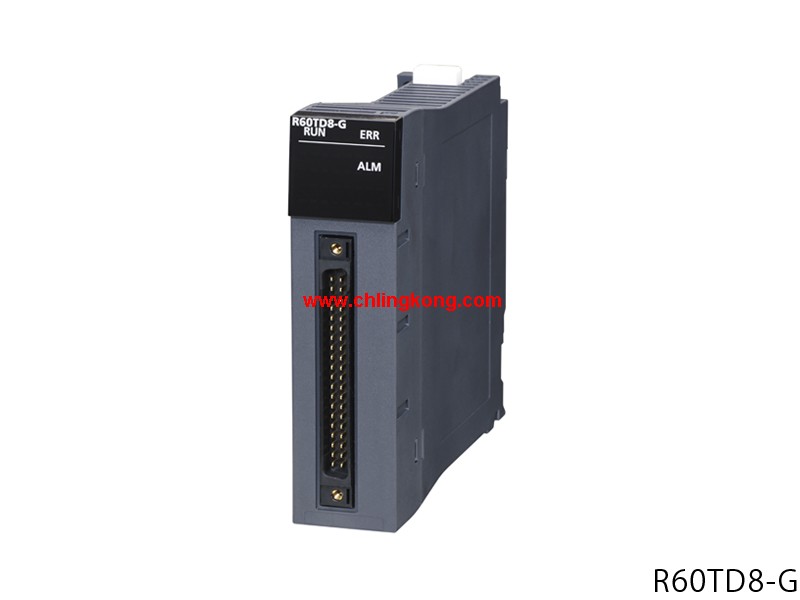

中斷功能：有三菱R60TD8-G。
外部配線連接方式：40針連接器。
輸入輸出模塊是指處理ON/OFF信號的開關、傳感器、執行器等各種控制系統基本設備和可編程控制器之間的接口R60TD8-G
與以往系列相比， MELSEC iQ-R系列的輸入輸出模塊具有更多功能，
1個模塊可用于多種用途，有助于降低部署成本和維護成本。
追求便捷性的“模塊設計”。
在輸入模塊上粘貼白色標簽，在輸出模塊上粘貼紅色標簽，
并將額定規格清晰標記在模塊正面，可防止錯誤使用三菱R60TD8-G。
將輸入輸出編號刻印在模塊正面上方的輸入輸出顯示LED上，可輕松確認ON/OFF狀態。
16點模塊的配線端子上記錄了各信號的端子排列情況，可防止誤配線。
64點模塊中可以32點為單位，通過開關切換顯示輸入輸出編號。
此外，串口號標記在模塊正面下方，可輕松確認三菱R60TD8-G。1Gbps、主站/本地站。
CC-Link IE Field網絡是一種基于千兆位以太網的現場網絡，
整合了控制器分散控制、 I/O控制、安全控制、運動控制，可進行的控制。
可根據生產線、裝置、設備的布局，采用星型、線型和環型拓?fù)潇`活進行配線三菱高速輸入模塊。
構建靈活的網絡
星型拓?fù)?br/> 使用交換式集線器，在各模塊間進行星型連接。
采用星型拓?fù)鋾r(shí)，可輕松添加從站。
線型拓?fù)?br/> 在各模塊間進行線型連接。
可降低配線成本。
環形拓?fù)?br/> 在各模塊間進行環型連接。
部分從站發生異常時，可通過環回功能，
僅使用正常的站繼續進行數據鏈接。
支持CC-Link IE Field網絡同步通信功能
可根據主站所的同步周期，通過CC-Link IE Field網絡使從站的控制周期同步三菱高速輸入模塊。
據此，可使從站的動作時間與同一網絡上連接的其它從站同步。輸出點數：16點。
輸出形式：繼電器輸出三菱高速輸入模塊。
額定開閉電壓、電流：DC24V/2A、AC240V/2A。
額定負載電壓：-。
大負載電流：-。
響應時間：12ms以下。
公共端方式：16點/公共端。
保護功能（過載、過熱）：-。
外部配線連接方式：18點螺釘端子臺。
輸出模塊帶機械式繼電器觸點機構，
包括所用用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型R60TD8-G。

可根據負載電壓、輸出點數的不同，選擇適合用戶需求的模塊三菱R60TD8-G。
根據繼電器觸點壽命進行預防性維護。
繼電器輸出模塊可累計各輸出點的ON次數。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護。
